स्पीड गेट ड्राइव
>

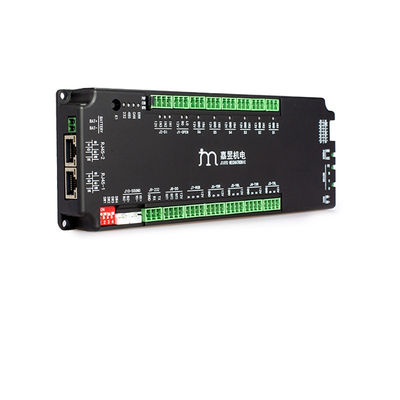

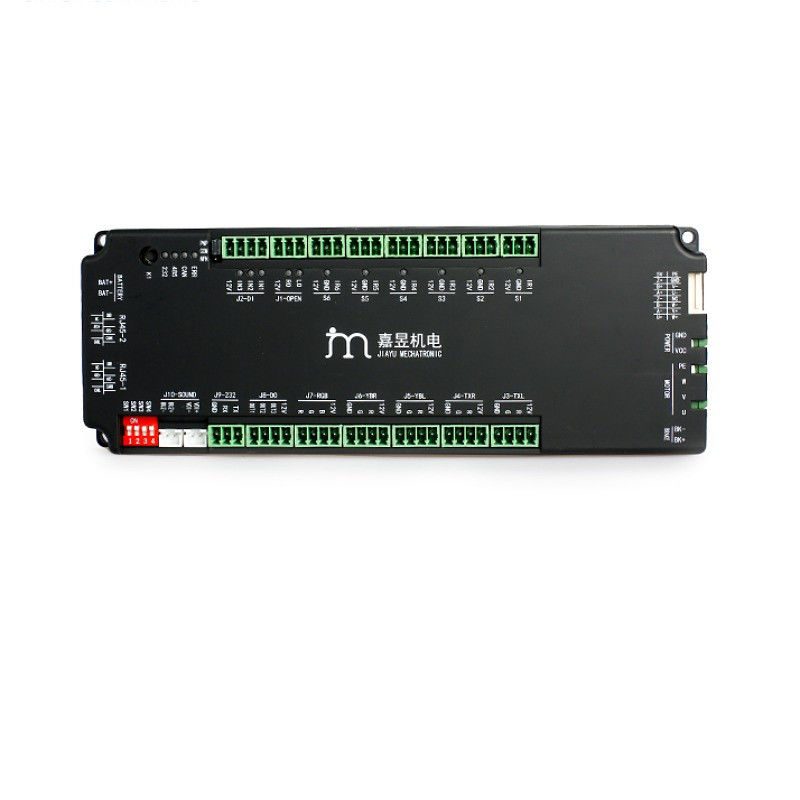

स्विंग गेट टर्नस्टाइल के लिए एकीकृत ड्राइवर और नियंत्रक कार्य नियंत्रण बोर्ड

स्विंग गेट टर्नस्टाइल के लिए एकीकृत ड्राइवर और नियंत्रक कार्य नियंत्रण बोर्ड

ब्रांड नाम: CSJY
मॉडल संख्या: जेएमसी4805
एमओक्यू: 2
कीमत: Negotiate
पैकेजिंग विवरण: दफ़्ती
भुगतान की शर्तें: टी/टी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
दस्तावेज:
इनपुट वोल्टेज:
डीसी 24
फीडबैक इनपुट:
वृद्धिशील एनकोडर
संचार बंदरगाह:
आरएस232, आरएस485 (मोडबस आरटीयू), वैकल्पिक कैन बस
बाधा का पता लगाने की विधि:
मोटर वर्तमान निगरानी + एनकोडर स्टाल का पता लगाना
संरक्षण सुविधाएँ:
ओवरकरंट, ओवरवोल्टेज, अंडरवोल्टेज, शॉर्ट सर्किट
रेटेड/पीक करंट:
5 ए / 15 ए
अवरक्त इनपुट:
6 स्वतंत्र इंटरफेस, पीएनपी और एनपीएन के साथ संगत
समर्पित आउटपुट:
1-तरफ़ा क्लच आउटपुट
बिजली बंद करें और स्विच खोलें:
बाहरी 12V 1.3AH बैटरी
ऑपरेटिंग परिवेश का तापमान:
-20℃ ~ 55℃
आपूर्ति की क्षमता:
5000
प्रमुखता देना:

स्विंग गेट टर्नस्टाइल कंट्रोल बोर्ड

,

स्पीड गेट ड्राइव कंट्रोलर

,

एकीकृत ड्राइवर कंट्रोल बोर्ड

उत्पाद वर्णन

स्विंग गेट टर्नस्टाइल के लिए एकीकृत ड्राइवर और नियंत्रक फ़ंक्शन नियंत्रण बोर्ड


उत्पाद विवरण
स्वचालित स्विंग गेट टर्नस्टाइल के लिए केंद्रीय बुद्धिमत्ता इकाई के रूप में डिज़ाइन किया गया, यह एकीकृत ड्राइवर और नियंत्रक फ़ंक्शन नियंत्रण बोर्ड मोटर ड्राइव इलेक्ट्रॉनिक्स, लॉजिक कंट्रोल और I/O इंटरफ़ेस को एक एकल, कॉम्पैक्ट PCB में जोड़ता है। यह अलग ड्राइव और नियंत्रण मॉड्यूल की आवश्यकता को समाप्त करता है, स्थापना को सरल बनाता है, वायरिंग जटिलता को कम करता है, और एक्सेस कंट्रोल अनुप्रयोगों के लिए समग्र सिस्टम विश्वसनीयता में सुधार करता है।


बोर्ड एक शक्तिशाली माइक्रोकंट्रोलर (MCU) को प्री-प्रोग्राम किए गए टर्नस्टाइल लॉजिक के साथ एकीकृत करता है, जो विभिन्न परिचालन मोड (द्विदिश, एकतरफा, मुफ्त मार्ग, लॉक) का समर्थन करता है। इसमें बाहरी एक्सेस कंट्रोल सिस्टम (कार्ड रीडर, बायोमेट्रिक स्कैनर, पुश बटन), संकेतक लाइट और सुरक्षा सेंसर से कनेक्ट करने के लिए कई इनपुट/आउटपुट पोर्ट हैं। अंतर्निहित सुरक्षा सर्किट (ओवरकरंट, ओवरवोल्टेज, शॉर्ट सर्किट, थर्मल शटडाउन) उच्च-ट्रैफ़िक वातावरण में सुरक्षित संचालन सुनिश्चित करते हैं।


तकनीकी विनिर्देश

इनपुट वोल्टेज

24–48 VDC

रेटेड/पीक करंट

5A / 15A

मोटर को अनुकूलित करें

कम वोल्टेज सर्वोमोटर

संचार इंटरफ़ेस

RS232 / RS485 / CAN

इन्फ्रारेड इनपुट

6 स्वतंत्र इंटरफ़ेस, PNP और NPN के साथ संगत

गेट के माध्यम से हिंसक तोड़फोड़

अंतर्निहित ब्रेक मॉड्यूल

एनकोडर फीडबैक

इंक्रीमेंटल

इनपुट और आउटपुट सिग्नल

2 गेट ओपनिंग + 3 विस्तार इनपुट/आउटपुट



विशिष्ट अनुप्रयोग

  • स्विंग गेट टर्नस्टाइल (पैदल यात्री पहुंच नियंत्रण, ऑप्टिकल टर्नस्टाइल)

  • स्पीड लेन ग्लास या धातु के पंखों के साथ

  • स्वचालित प्रवेश/निकास गेट कार्यालयों, मेट्रो स्टेशनों, हवाई अड्डों, स्टेडियमों के लिए

  • एंटी-टेलगेटिंग सुरक्षा पेडस्टल

  • रेट्रोफिट किट मौजूदा मैनुअल स्विंग गेट के लिए (मोटराइजेशन अपग्रेड)
